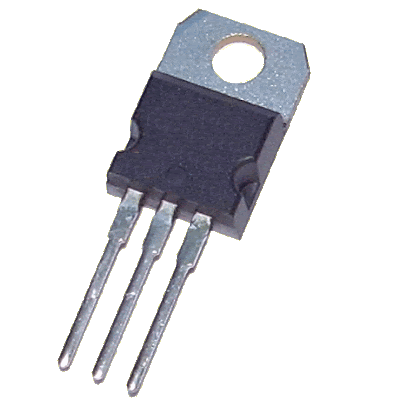

Teste de funcionamento de um transistor NPN com um ohmímetro




1) Encosta-se a ponta de prova negativa na base do transistor.
2) Encosta-se a ponta de prova positiva no coletor do transistor.
O ohmímetro deve indicar resistência bem alta.

3) Muda-se a ponta de prova positiva para o emissor do transistor e o ohmímetro deve indicar resistência bem alta.

4) Inverte-se as pontas de provas, isto é, encosta-se a ponta de prova positiva na base e repete os itens 2 e 3.
As resistências devem ser baixas com o display mostrando algo próximo de 500.

Conforme citado no início to texto, os procedimentos descritos são válidos para os multímetros digitais, como eles já vem com uma seção apropriada para testar semicondutores, deve-se utilizar a seção apropriada, a seção dos multímetros digitais apropriadas para testar semicondutores vem com a indicação de um símbolo de diodo.

Em geral, os multímetros analógicos tem a ponta de prova positiva ligada ao pólo negativo da bateria que alimenta o multímetro, então os mesmos testes descritos acima podem ser feitos tendo em mente que as pontas de prova estão invertidas, e sempre na seção de ohms numa escala onde a medição possa ser interpretada de forma fácil e rápida, como sugestão: seção de ohms e em escala de X 10.
